DAXIn-DL

Digital Audio USB Interface - Driverless

Der DAXIn-DL ist ein USB-Interface zur Verbindung von digitalen Audioquellen (S/PDIF oder Toslink, mit Adaptern auch AES3) mit einem PC.

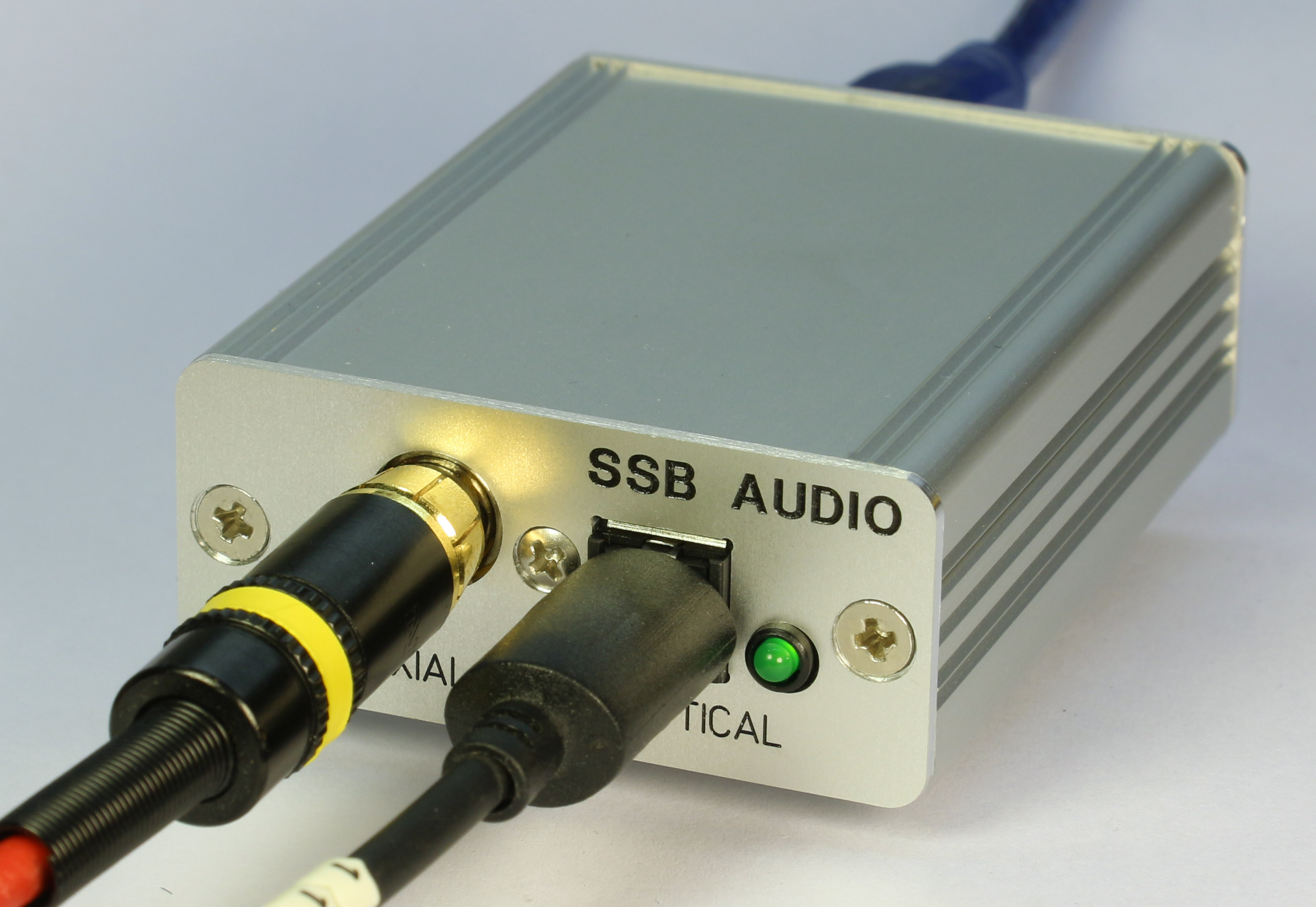

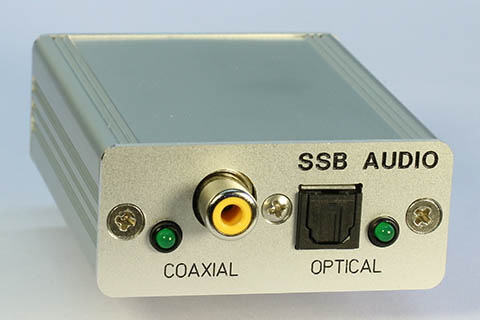

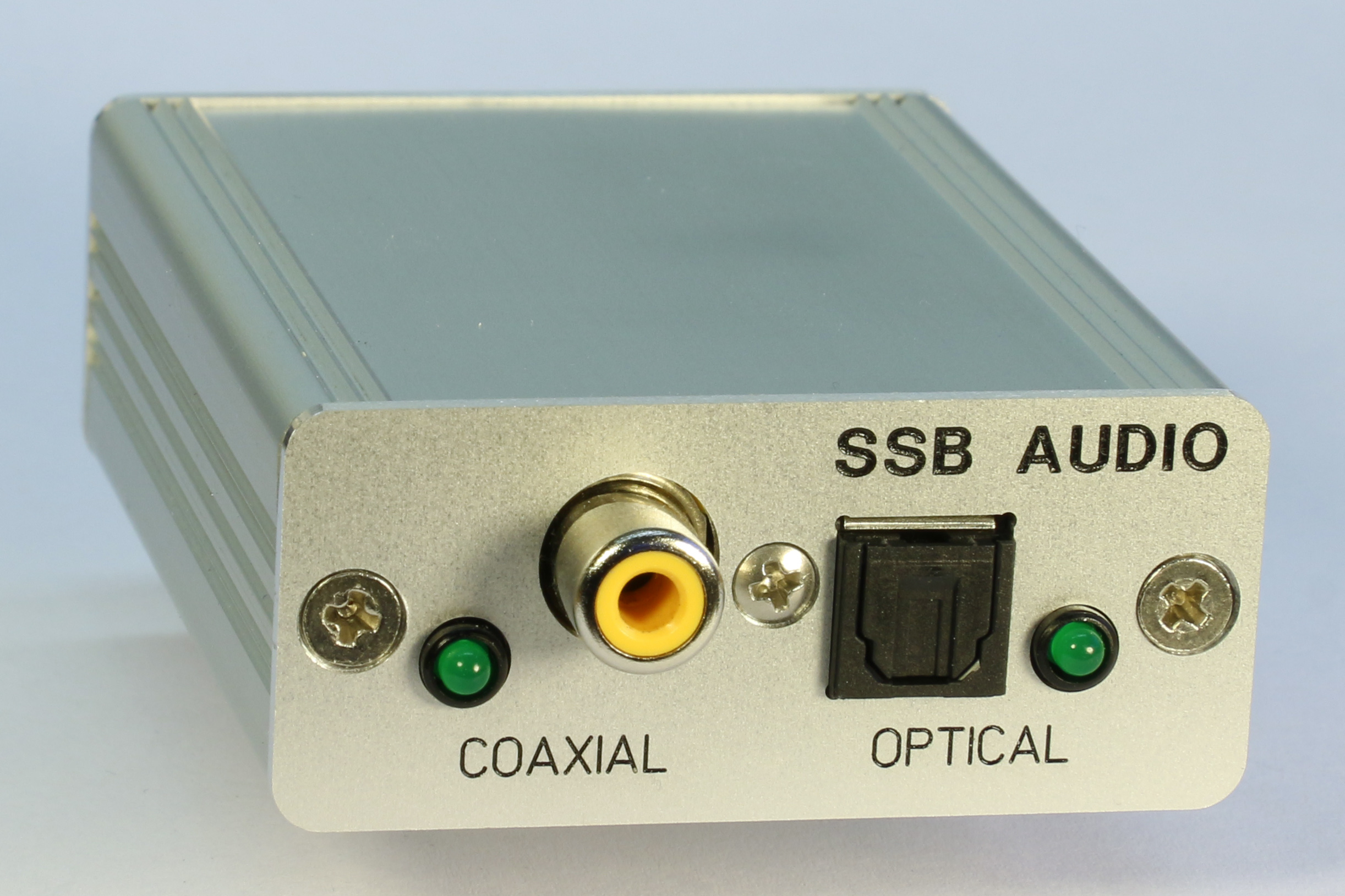

(Bilder vom Prototyp, anklicken zur Darstellung in voller Größe)

Highlights

Keine Treiberinstallation und keine Treiberupdates vom Hersteller erforderlich, wird vom Betriebssystem unterstützt
Verlustlose (Bit-genaue) Übertragung von digitalen Audiodaten in den PC
Kompatibel zu dem freien Audio-Recorder und -Editor Audacity und vielen anderen Recording-Programmen
Abtastraten 8 bis 192 kHz, Auflösung bis zu 24 Bit
Vollständige galvanische Entkopplung - keine Brummschleifen
Stromversorgung aus dem PC

Technische Daten

Digitale Audio-Eingänge:

S/PDIF koaxial, Cinch, 75 Ohm, 8 kHz bis 192 kHz, Trafo-gekoppelt
Toslink optisch, 8 kHz bis 192 kHz

Akzeptierte Abtastraten (kHz):

8

11,025

12

16

22,05

24

32

44,1

48

64

88,2

96

128

176,4

192

Abweichungen von ca. +/-4% von der Nennfrequenz werden akzeptiert und mit der entsprechenden Nennfrequenz angezeigt.

Auflösung:

Windows^®: 8 bis 96 kHz: 24 Bit, 128 bis 192 kHz: 16 Bit
Mac OS X^®: 8 bis 192 kHz: 24 Bit

Stromversorgung: USB Bus powered, ca. 160 mA (USB-B Buchse)

Gehäuse: 55 mm x 25 mm x 72 mm (B x H x T, ohne Anschlüsse), Aluminium

USB Audio Class 1 und USB Audio Class 2

Der DAXIn-DL arbeitet bei Abtastraten bis 96 kHz immer mit 24 Bit Auflösung im USB Audio Class 1 Mode, der von allen Betriebssystemen unterstützt wird.

Microsoft Windows^® unterstützt nur USB Audio Class 1, so dass bei Windows-Betriebssystemen die höheren Abtastraten 128, 176,4 und 192 kHz nur mit 16 Bit Auflösung zur Verfügung stehen.
Mac OS X^® (ab 10.6, Snow Leopard) und Linux unterstützen auch USB Audio Class 2, so dass alle oben genannten Abtastraten mit 24 Bit zur Verfügung stehen.

Mit einer Steckbrücke neben der USB-Buchse lässt sich einstellen, wie der DAXIn-DL sich bei hohen Abtastraten (128, 176,4 und 192 kHz) mit dem PC verbinden soll:

In Stellung AC 1/2 verbindet sich der DAXIn-DL bei hohen Abtastraten zunächst im Audio Class 2 Mode mit dem PC. Bei Mac OS X ist er dadurch sofort betriebsbereit. Bei Windows ist keine Datenübertragung möglich. Das wird nach 30 Sekunden festgestellt, danach verbindet sich der DAXIn-DL erneut, aber im Audio Class 1 Mode. In der Stellung AC 1/2 dauert es bei Windows und bei hohen Abtastraten also eine halbe Minute länger, bis der DAXIn-DL betriebsbereit ist.
In Stellung AC 1 verbindet sich der DAXIn-DL grundsätzlich immer im Audio Class 1 Mode mit dem PC. Bei Windows ist er dadurch immer sofort betriebsbereit. Bei Mac OS X würde bei hohen Abtastraten die volle Auflösung mit 24 Bit nicht genutzt.

Fazit:	Einstellung der Steckbrücke AC:
	Empfohlen	Nachteil bei anderer als der empfohlenen Einstellung
MAC OS X:	1/2	Nur 16 Bit bei hohen Abtastraten
Windows:	1	Verzögerter Verbindungsaufbau bei hohen Abtastraten

Betrieb

Eingangsauswahl und -anzeige: Die Auswahl des Eingangs erfolgt automatisch. Wenn ein Eingangssignal an beiden Eingängen anliegt, hat der optische Eingang Vorrang. Eine LED zeigt an, welches Eingangssignal übertragen wird.

Betriebsanzeige: Auch wenn kein Eingangssignal angeschlossen ist, zeigt die LED COAXIAL an, wenn der DAXIn-DL per USB mit Spannung versorgt ist.

Beim Anschluss an den USB Host (z. B. PC oder Notebook) meldet sich der DAXIn-DL als ein weiteres Audiogerät mit der Bezeichnung DAXIn-DL XXXXX Hz, wobei XXXXX die über die digitale Schnittstelle empfangene Abtastrate angibt. Wenn sich diese Abtastrate ändert, meldet sich der DAXIn-DL ab und nach einigen Sekunden als ein anderes Audiogerät mit der entsprechenden anderen Bezeichnung bzw. Abtastrate wieder an.

Bei Windows und bei einer Abtastrate größer als 96 kHz wird DAXIn-DL XXXXXX kHz/16 angeben.

Die grüne LED S bei der USB-Buchse auf der Rückseite signalisiert durch langsames Blinken, dass der DAXIn-DL bereit zur Datenübertragung ist. Sie signalisiert nicht, dass die Datenübertragung auch funktioniert. Sie leuchtet dauerhaft, wenn die Datenübertragung stattfindet. Sie zeigt mit Doppelblinken an, dass eine Verbindung mit 128, 176,4 oder 192 kHz zu einem Windows-PC hergestellt wurde. Sie erlischt kurzzeitig, wenn die Abtastrate des Audio-Signals geändert wird. Das Blinken erlischt nach 3 Minuten ohne Zustandsänderung ganz, um nicht zu stören.

Der DAXIn-DL ist nur für Aufnahme auf dem PC vorgesehen. Die Wiedergabe muss auf einem anderen Audiogerät auf dem PC stattfinden.

Hinweis:

Das bedeutet, dass das Signal vom DAXIn-DL über USB unter normalen Umständen auf dem PC nicht unmittelbar hörbar ist, d. h., es steht in der Wiedergabesteuerung nicht zur Verfügung. Das Signal lässt sich lediglich aufnehmen und wird erst bei der Wiedergabe hörbar. Das ist weder durch den DAXIn-DL noch durch das Betriebssystem des PCs, sondern prinzipiell durch die Digitaltechnik bedingt und liegt daran, dass eine korrekte Wiedergabe von Audiosignalen, die in Echtzeit außerhalb des PCs (z. B. von einem ADC, TV-Gerät oder CD-Spieler) produziert werden, nur möglich ist, wenn die Taktgeber (z. B. ADC...) und DAC exakt synchron laufen. Durch den PC hindurch geht der exakte Takt der Quelle aber verloren.

Sofern die Wiedergabe über ein anderes Audiogerät (d. h., einen anderen DAC, der zwangsläufig mit einem anderen, asynchronen Takt läuft) überhaupt möglich ist, ist sie deshalb nur mit Kompromissen möglich. Dafür werden üblicherweise Puffer eingeführt, die zum einen eine Verzögerung der Ausgabe verursachen und zum anderen wegen der asynchronen Takte im Laufe der Zeit über- oder unterlaufen. In der Regel führt das dazu, dass bei Überlauf ein kompletter Pufferinhalt verworfen oder bei Unterlauf wiederholt wird, was erhebliche Störungen im Signal bewirkt. Oft ist ein solcher Weg daher gar nicht erst vorgesehen.

Abhängig vom Betriebssystem und einem eventuellen Anwendungsprogramm ist das Audiosignal vom DAXIn-DL auf dem PC gegebenenfalls mit einer Aussteuerungsanzeige zumindest sichtbar zu machen. Auch das weiter unten erwähnte Programm AUDACITY zeigt im Aufnahmemodus bei korrekter Einstellung den Audiopegel an. AUDACITY bietet sogar die Möglichkeit, die Signale vom DAXIn-DL mit der durch den Puffer bedingten Verzögerung und dem möglichen Über- und Unterlauf über ein anderes Audiogerät auszugeben.

Bei Bedarf empfehlen wir zur Aufzeichnung, Bearbeitung und Wiedergabe von Dateien das kostenlose Programm AUDACITY (http://audacity.sourceforge.net/), das für Windows, Apple OS-X und Linux zur Verfügung steht. Dieses Programm bietet sehr viel mehr als nur das einfache Aufzeichnen eines Audiosignals.

Eine kurze Einleitung dazu wird demnächst hier zu finden sein.

Version vom 2016-04-13
