Bausatz AD2-QC

Hinweise zum Zusammenbau und Zusatzinformationen

( English Version: AD2-QC_Kit)

Inhalt

  • Ein paar Worte vorab
  • Endfertigung
  • Gehäuse
  • Endprüfung
  • Einstellung
  •     Sample Rate
  •     Input Level
  • Optionen
  •     Andere Eingangspegel bei Schalterstellung +15 dBu
  •     Eingangsumschalter
  •     Variable Verstärkung
  •     Vorverstärker
  •     AES/EBU-Ausgang
  • USB-Interface
  • Technische Daten und Messwerte
  • Inhalt des Bausatzes AD2-QC
  • Wie man bestellt
  • Ein paar Worte vorab

    Der Bausatz AD2-QC (Analog-/Digitalwandler, 2 Kanäle, Quad Speed) ist mit Cinch-Ein- und Ausgängen sowie einem optischen Ausgang für den normalen Bedarf ausgerüstet. Eine Modifikation des AD2-QC ist der eher für professionellen Bedarf gedachte AD2-QP, der ausschließlich mit XLR-Anschlüssen für die Eingänge und den Ausgang ausgerüstet ist. Funktionell sind beide identisch.

    Der Bausatz wird komplett mit allen erforderlichen Bauteilen geliefert. Die Leiterplatte ist mit allen SMDs bestückt und auf einem speziellen Prüfplatz geprüft. Zurzeit ist ein Gehäuse mit Front- und Rückplatte geplant, aber es gibt noch kein Muster.

    Ich lege nicht nur großen Wert auf die technischen Eigenschaften meiner Entwicklungen, sondern auch auf eine gute Optik. In diesem Sinne habe ich bei dieser Beschreibung auch ein paar Anmerkungen gemacht, wann und wo ich, wenn ich so einen Bausatz oder ein Gerät selber fertige, mit etwas mehr Aufwand auch dessen "Innenleben" optisch ansprechend gestalten würde.

    Endfertigung

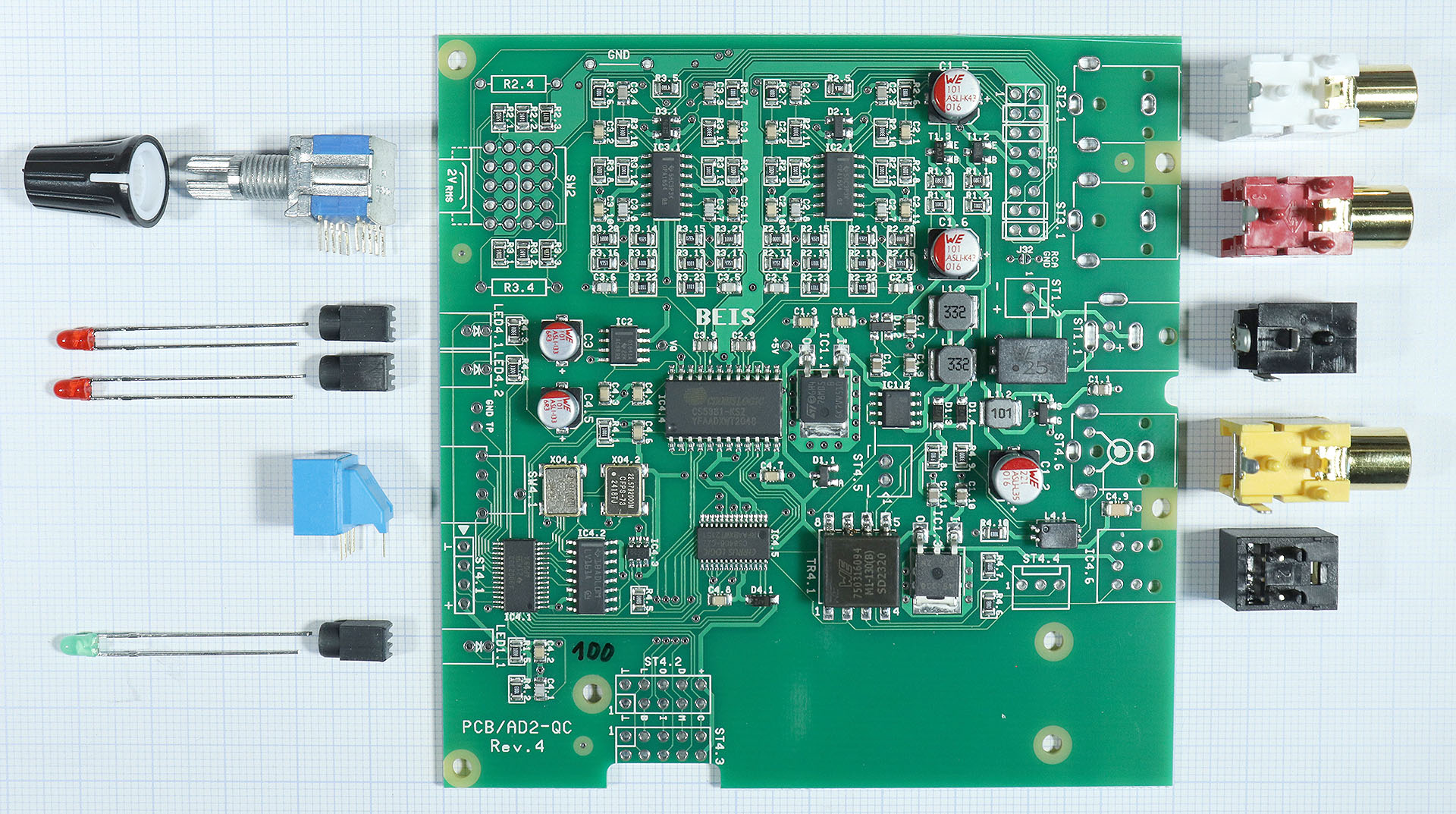

    AD2-QC Kit Parts

    Das Foto vom zeigt, außer dem Gehäuse, alle zum Bausatz gehörenden Teile das AD2-QC.

    Die zu bestückenden Bauteile sind:

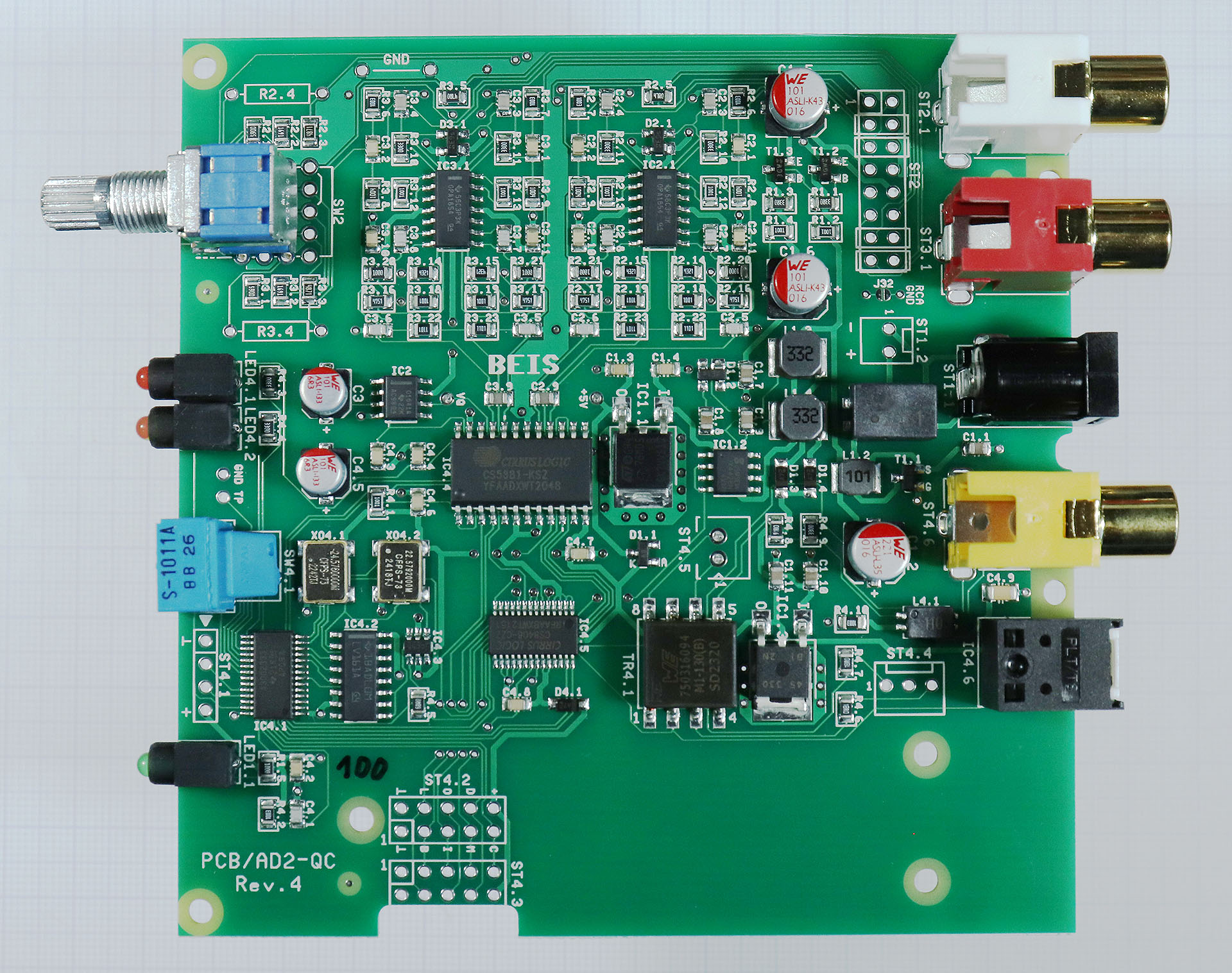

    AD2-QC_Kit_assembled

    Der AD2-QC ist jetzt prinzipiell betriebsbereit und kann getestet werden.

    Gehäuse

    Das Gehäuse wird ähnlich wie das Gehäuse des auf dem folgenden Foto abgebildeten AD2-QP aussehen, ist aber ca. 40 mm kürzer und nur 30 mm hoch. Die Rückseite sieht natürlich ganz anders aus.

    AD2-QP

    Der Zusammenbau des Gehäuses sollte selbsterklärend sein, aber ein paar Hinweise möchte ich noch geben:

    Zwei Montageblöcke ("Haltewinkel") werden mit je einer Linsenkopfschraube M2,5x6 mm auf die Hinterseite der Leiterplatte noch nicht ganz fest geschraubt.

    Die untere Gehäuseschale wird mit 2 Linsensenkkopfschrauben M3x10 mm an die Rückplatte geschraubt.

    Die Baugruppe wird in untere Schiene der unteren Gehäuseschale eingeschoben und mit 2 Linsensenkkopfschrauben M2,5x6 mm über die Montageblöcke an der Rückplatte befestigt. Jetzt können auch die beiden anderen Schrauben unter der Leiterplatte fest angezogen werden.

    Die Frontplatte wird aufgesetzt und ebenfalls mit 2 Linsensenkkopfschrauben M3x10 mm an die untere Gehäuseschale geschraubt. Achtung: Hier muss muss vor dem Verschrauben darauf geachtet werden, dass die 3 LED-Halter in die vorgesehenen Öffnungen ragen!

    Die obere Gehäuseschale kann aufgesetzt und mit 4 Linsensenkkopfschrauben M3x10 mm verschraubt werden.

    Zum Schluss sollten noch ggf. 4 Gehäusefüße unter das Gehäuse geklebt werden.

    Endprüfung

    Als Endprüfung sollte ein einfacher Funktionstest genügen. Einige weitere Informationen finden sich im Artikel AD2-QC.

    Einstellungen

    Sample Rate

    Mit dem Schalter SAMPLE RATE können folgende Einstellungen vorgenommen werden:

    Einstellung   Abtastrate
    (kHz)
      Format
    0   48   Professional
    1   12   Professional
    2   16   Professional
    3   22,05   Professional
    4   24   Professional
    5   32   Professional
    6   44,1   Professional
    7   48   Professional
    8   64   Professional
    9   88,2   Professional
    A   96   Professional
    B   176,4   Professional
    C   192   Professional
    D   32   Consumer
    E   44,1   Consumer
    F   48   Consumer

    Die 12 Abtastraten, deren digitales Audiosignal als "Professional Format" bezeichnet wird, werden in Stellung 0 - C ausgewählt. Die Stellung 0 entspricht der Situation, dass der Schalter für die Sample-Rate nicht bestückt ist. Dann ist die Abtastrate auf 48 kHz eingestellt.

    Die Stellungen D, E und F werden als "Consumer-Format" bezeichnet, bei dem nur 32 kHz, 44,1 kHz und 48 kHz gewählt werden kann. Im Consumer-Modus ist der Kategoriencode des ADCs "General" (00hex) und Copyright wird nicht beansprucht.

    Input Level

    Mit dem Schalter INPUT LEVEL kann der Eingangspegel UIN für 100% FS ("Full Scale") in 4 Stufen eingestellt werden:

    Optionen

    Andere Eingangspegel bei Schalterstellung +15 dBu

    Für die Schalterstellung +15 dBu kann der Eingangspegel UIN für 100% FS auf einen Wert zwischen ca. 100 mVeff und +15 dBu festgelegt werden. Dafür können zwei zusätzliche THT-Widerstände RGain in die zu diesem Zweck vorgesehenen Plätze eingesetzt werden:

                2 * UIN
      RGain = ------------ kΩ
              4.36V - UIN

    Die Frontplattenbeschriftung +15 dBu stimmt dann natürlich nicht mehr. Prinzipiell funktionieren auch Einstellungen für noch kleinere Eingangspegel als 100 mVeff (also ca. 47 Ω), aber das ist nicht zu empfehlen.

    Eingangsumschalter

    Über die 16-polige Stiftleiste ST2 steht alles zur Verfügung, um zwischen den Cinch-Eingängen auf der Platine und externen Eingängen, z. B. auch symmetrisch beschalteten XLR-Eingängen, umschalten zu können.

    Variable Verstärkung

    Weiterhin können über ST2 Schalter oder Potentiometer (vorzugsweise neg. logarithmisch) zu Einstellung der Verstärkung bzw. des 100% FS-Eingangspegels angeschlossen werden. Der 4-stufige Schalter "Input Level" (SW2) wird dann sinnvollerweise nicht eingebaut oder auf +15 dBu gestellt.

    Der Eingangspegel UIN ergibt sich aus dem variablen Widerstand und wegen eines festen Vorwiderstandes von 47 Ω wie folgt:

            4.36 * (RGain + 0.047kΩ)
      UIN = ------------------------ V
                 2.047kΩ + RGain

    Mit RGain in kΩ. Der mit RGain = 0 minimal erreichbare Eingangspegel ist also ca. 100 mV.

    Vorverstärker

    Auch steht auf ST2 eine symmetrische Betriebsspannung zur Verfügung, z. B. für Mikrofon-Vorverstärker oder RIAA-Entzerrer.

    AES/EBU-Ausgang

    Über ST4.4 lässt sich ein XLR-Anschluss für einen AES3 bzw. AES/EBU-Ausgang anschließen und auch gleichzeitig mit dem S/PDIF- und Toslink-Ausgang betreiben.

    USB-Interface

    Ein USB-Interface ist als Aufsteckmodul zum AD2-QC geplant, aber noch nicht erhältlich. Der Bereich für das mit 3 Abstandsbolzen auf der Leiterplatte befestigte Interface und die Position der Stiftleiste für die Verbindungen zwischen Interface und ADC sind auf den Fotos erkennbar. Die Funktionen des Interfaces und die Verhaltensweisen entspricht denen des DA2USB. Zur Vermeidung von Brummschleifen (oder anderen Störungen durch Ausgleichsströme) ist der USB-Anschluss galvanisch von der ADC-Masse getrennt.

    Technische Daten und Messwerte

    Die Messwerte für die Audiosignale entsprechen praktisch denen des AD24QS, wie es wegen der diesbezüglich gleichen Technologie auch zu erwarten ist.

    Abtastraten (SR)   12 verschiedene, 12 - 192 kHz
    Analogeingänge   Cinch, unsymmetrisch, 180 kΩ
    Eingangsempfindlichkeit
    bei 100% FS
      Umschaltbar 1 Veff | 2 Veff | +12 dBu | +15 dBu
    Andere Verstärkungen für die Einstellung +15 dBu
    sind mit nachbestückbaren Widerständen möglich
    Dynamikbereich
      117 dB A-bewertet (typisch)
    THD   t. b. d. (AD24QS: typ. -120 dB @ -6 dB FS)
    Gleichtaktunterdrückung (CMRR)   > 60 dB, typ. 70 - 80 dB, Bereich ±8 V
    Power Supply Rejection Ratio (PSRR)   ca. 100 dB bei 100 Hz
    Frequenzgang @ +0 / -3 dB   SR 12 kHz bis 96 kHz: 2 Hz bis SR/2
    SR 192 kHz: 2 Hz - 78 kHz
    Digitalaudioausgänge   S/PDIF (Cinch), koaxial 75 Ω und optisch (Toslink)
    Latenz   192 kHz: 46 µs
    96 kHz: 126 µs
    48 kHz: 310 µs
    44,1 kHz: 275 µs
    Stromversorgung   12 V DC (10 - 15 V), typ. ca. 100 mA, max. < 200 mA
    geschützt gegen Verpolung
    2,1 / 5,5 mm Hohlstecker, verriegelbar
    Abmessungen (L x B x H)   99 mm x 100 mm (nur Leiterplatte)
    105 mm x 105 mm x 30 mm (nur Gehäuse)
    Gewicht t. b. d.

    Die oben aufgeführten Messwerte stammen von einem Mustergerät und können nicht garantiert werden.

    Hier noch die Schaltung des AD2-QC

    Inhalt des Bausatzes AD2-QC

    Qty.    Part
    1 AD2-QC with SMDs
    1 Power jack 4840.2202
    1 RCA white
    1 RCA red
    1 RCA yellow
    1 Opt. Transmitter PLT133
    1 Switch SRBM/S1010
    1 Knob
    1 LED WP710A10SGD
    2 LED WP710A10SRD/J4
    3 LED Holder
    1 Hex Switch S1011A

    Wie man bestellt...

    ... und die Preisliste steht auf der Seite AD/DA24QS_Order.
