Bausatz AD2-QP

Hinweise zum Zusammenbau und Zusatzinformationen

( English Version: AD2-QP Kit)

Inhalt

Ein paar Worte vorab

Der Bausatz AD2-QP (Analog-/Digitalwandler, 2 Kanäle, Quad Speed für professionellen Bedarf) ist mit seinen XLR-Anschlüssen anstelle der Cinch-Ein- und Ausgänge und des optischen Ausgangs eine Modifikation des eher für den üblichen Bedarf gedachten AD2-QC. Funktionell sind beide identisch.

Der Bausatz wird komplett mit allen erforderlichen Bauteilen, wahlweise inklusive oder exklusiv dem Gehäuse, geliefert. Die Leiterplatte ist mit allen SMDs bestückt und auf einem speziellen Prüfplatz geprüft.

Ich lege nicht nur großen Wert auf die technischen Eigenschaften meiner Entwicklungen, sondern auch auf eine gute Optik. In diesem Sinne habe ich bei dieser Beschreibung auch ein paar Anmerkungen gemacht, wann und wo ich, wenn ich so einen Bausatz oder ein Gerät selber fertige, mit etwas mehr Aufwand auch dessen "Innenleben" optisch ansprechend gestalten würde.

Endfertigung

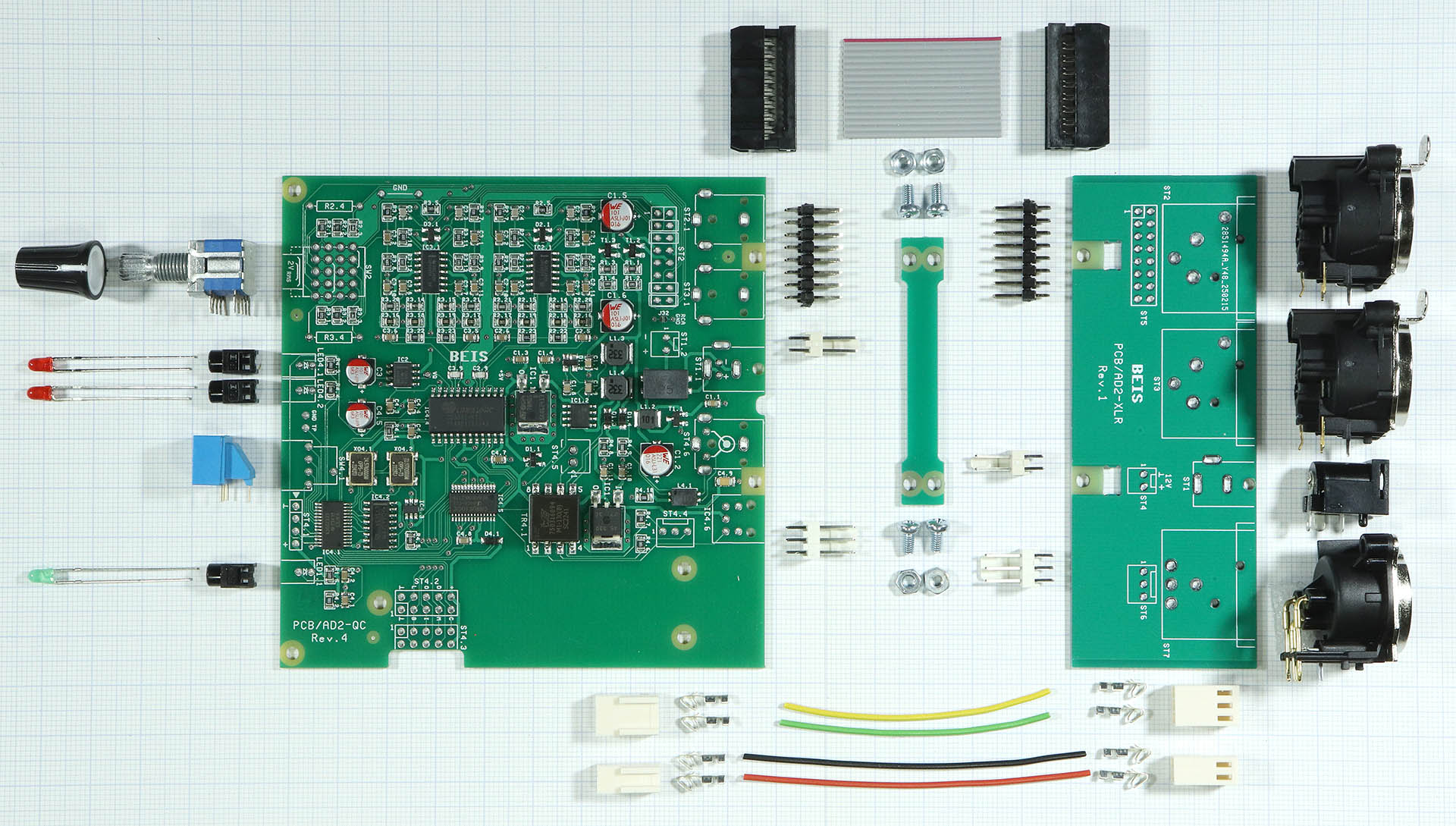

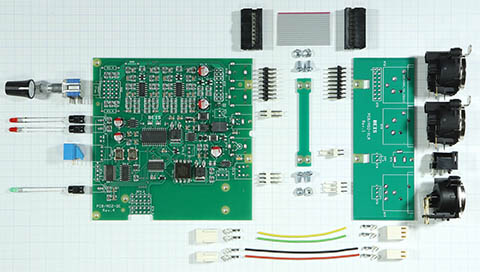

Das Foto zeigt, außer dem Gehäuse, alle zum Bausatz AD2-QP gehörenden Teile.

XLR-Adapter AD2-XLR:

• Es empfiehlt sich, die Buchse für den 12 V-Anschluss zuerst auf die Zusatzplatine AD2-XLR zu löten, dann die 3 XLR-Buchsen. Zu beachten ist, dass die 4 Buchsen vollständig auf der Leiterplatte aufliegen.
• Die beiden Steckverbinder ST4 (2-polig) und ST6 (3-polig) werden so aufgelötet, wie es der Aufdruck auf der Leiterplatte zeigt.
• Die 16-polige Stiftleiste ST5 wird aufgelötet.

Baugruppe ADC-QC:

Zu bestücken sind:

• Der Schalter für den Eingangspegel: Er kann in zwei Positionen eingesetzt werden: Etwas näher an oder weiter entfernt von der Frontplatte. Das ist für Knöpfe gedacht, die sich verschieden weit auf die Achse des Schalters aufstecken lassen. Für den mitgelieferten Knopf sollte der Schalter näher an der Frontplatte eingesetzt werden. Der Schalter wird ohne Überwurfmutter eingesetzt.
  → Der Schalter braucht nicht eingesetzt zu werden, wenn der ADC mit einer festen Einstellung für den Eingangspegel betrieben werden soll:
• Für +15 dBu ist keine weitere Maßnahme erforderlich
• Für die häufig erforderliche Einstellung 2 V_eff können die auf der Leiterplatte mit 2 V_RMS gekennzeichneten Verbindungen hergestellt werden.
• Für +12 dBu und 1 V_eff können ebenfalls entsprechende Verbindungen auf der Leiterplatte hergestellt werden.
• Für andere Festeinstellungen können die Widerstände R2.4 und R3.4 bestückt werden, siehe Input Level.

• Der Schalter für die Sample Rate wird eingesetzt.
  → Der Schalter braucht nicht eingesetzt zu werden, wenn der ADC ausschließlich mit 48 kHz / professional betrieben werden soll.

• Die LEDs zur Betriebsspannungsanzeige (grün) und Übersteuerungsanzeige (2 x rot):
  Sie werden so in die Halterung gesteckt, dass die längeren Beinchen (die Anoden-Anschlüsse) nach dem Abwinkeln näher an der Frontplatte sind, siehe Foto.

• Die beiden Steckverbinder ST1.2 (2-polig) und ST4.4 (3-polig) werden so aufgelötet, wie es der Aufdruck auf der Leiterplatte zeigt.
• Die 16-polige Stiftleiste ST2

Verbindung AD2-XLR mit AD2-QC:

Eine kleine Leiterplatte dient zur mechanischen Verbindung der beiden Baugruppen. Sie werden mit 4 Linsenkopfschrauben M2,5x6 mm und Muttern verschraubt. Die Verbindungs-Leiterplatte kann auf der Ober- oder Unterseite angeschraubt werden. Ich bevorzuge die Unterseite. Es gibt natürlich etwas Spiel in den Bohrungen für die Schrauben. Dadurch könnten die beiden Leiterplatten etwas gegeneinander versetzt verschraubt werden. Es sollte daher darauf geachtet werden, dass die seitlichen Kanten der Leiterplatten in einer Flucht liegen. Erfahrungsgemäß ist es etwas günstiger, wenn das Spiel dazu genutzt wird, den Abstand zwischen den Leiterplatten groß zu machen.

Verbindungskabel

Die Herstellung der Verbindungskabel erfordert etwas Erfahrung, Übung und passendes Werkzeug.

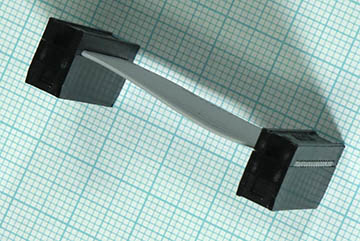

16-poliges Flachbandkabel für die Audio-Eingänge:

Beigelegt ist ein exakt 42,5 mm langes, exakt rechtwinklig abgeschnittenes Flachbandkabel. Die IDC-Federleisten werden so aufgepresst, dass die Enden des Kabels genau mit den Gehäusen der Federleisten abschließen. Hier sind die exakten rechten Winkel wichtig.

(Es ist zwar völlig unwichtig, aber ich achte auch darauf, das die rot markierte Ader an beiden Federleisten mit Pin 1 (kleiner Pfeil) und auch danach mit den Pins 1 auf den Leiterplatten überein stimmt.)

Verbindungskabel für Betriebsspannung und AES3/EBU-Ausgang:

Die beigelegten 0,25 mm²-Adern für die Betriebsspannung (schwarz, Masse) und (rot, +12 V) sind auf 70 mm abgelängt, die beiden Adern für den AES3/EBU-Ausgang (gelb und grün) sind auf 55 mm abgelängt. Nach dem Abisolieren von ca. 3 mm werden die Federkontakte mit einer Crimpzange mit Einsatz für 0,25 mm²-Adern aufgecrimpt. Es sollte vorab geprüft werden, ob die Crimpzange wirklich geeignet ist, d. h., ob die Adern nach dem Crimpen wirklich fest mit dem Federkontakt verbunden sind.

Der mittlere Kontakt der AES3/EBU-Verbindung ist die Digital-Masse und bleibt offen. Die Masse-Anschlüsse des XLR-Anschlusses, also Schirm und Pin 1, liegen auf dem Gehäuse, das mit der Analog-Masse verbunden ist.

Die Federkontakte werden jetzt auf einer Seite in die Gehäuse gesteckt, bis der Widerhaken ein Herausziehen verhindert.

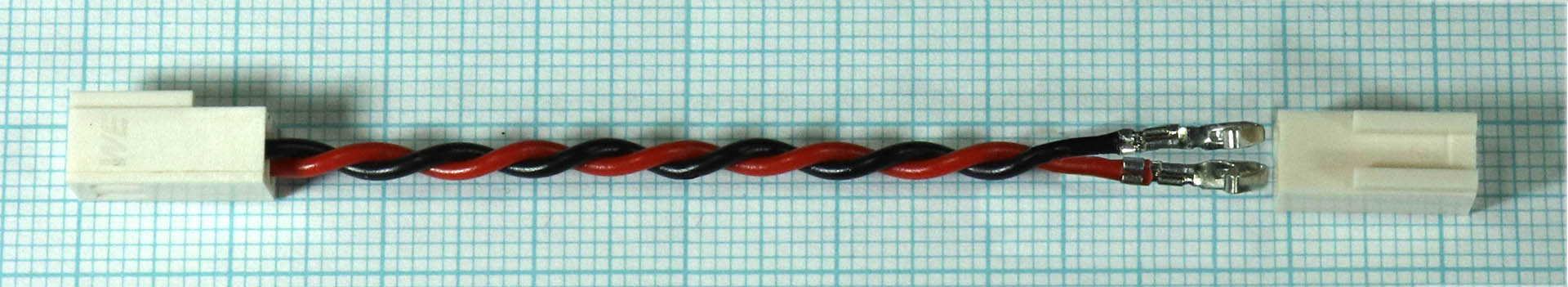

Ich bevorzuge die Adern miteinander zu verdrillen, und zwar so, dass sie "umeinander herum gelegt" werden und nicht in sich selbst verdreht sind. Dann haben sie nicht das Bestreben, zurückzufedern, sich also zu "entdrillen".

Nun können auch die Federkontakte der anderen Seite in die Gehäuse gesteckt werden.

Die Polung des Kabels für die Betriebsspannung ist natürlich wichtig und deren Farbgebung üblich, aber die Polung und die Farbgebung der AES3/EBU-Verbindung ist egal. Ich bevorzuge es allerdings einheitlich.

Die 3 Verbindungskabel werden auf die Baugruppen gesteckt.

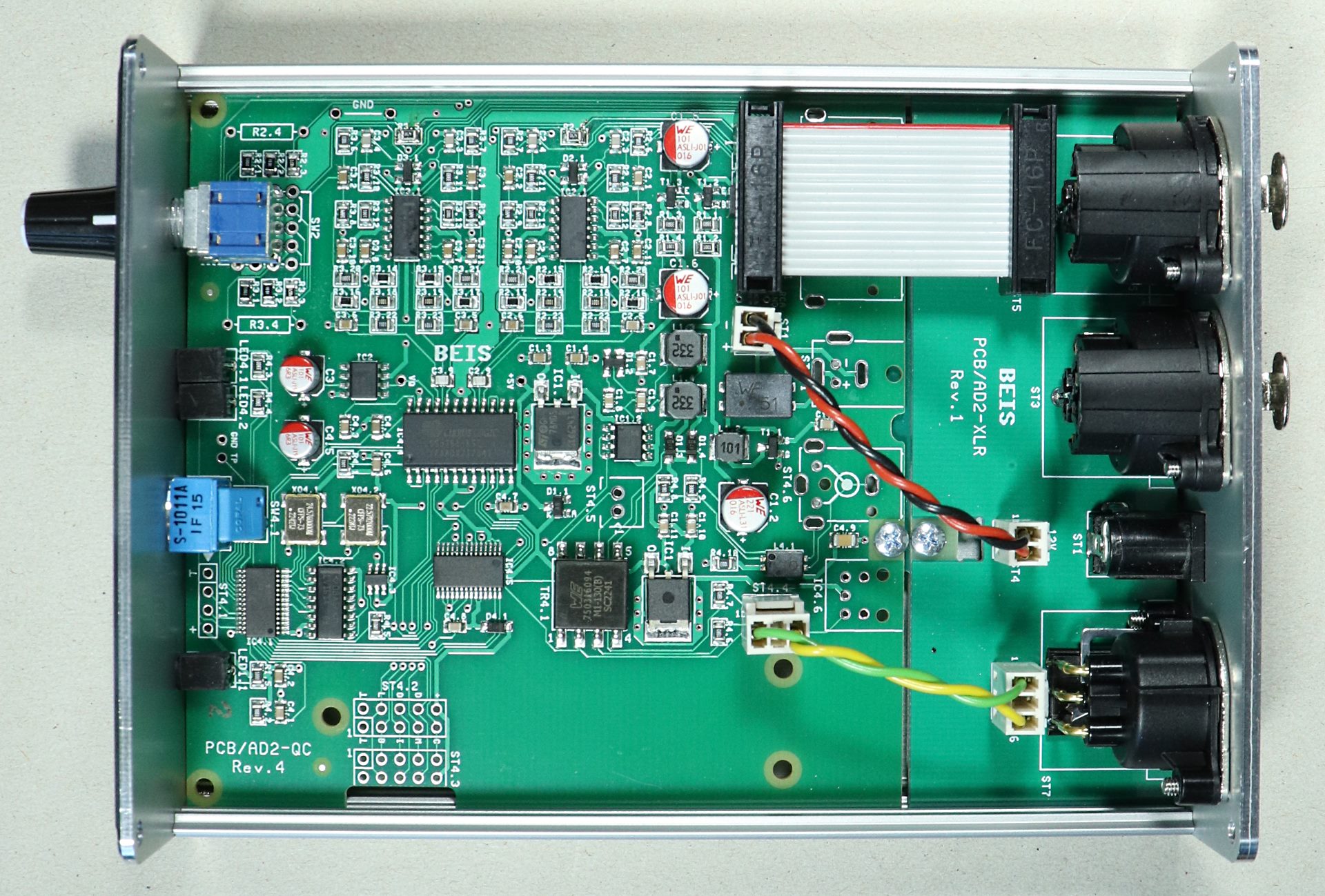

Der AD2-QP ist jetzt prinzipiell betriebsbereit und kann getestet werden.

Gehäuse

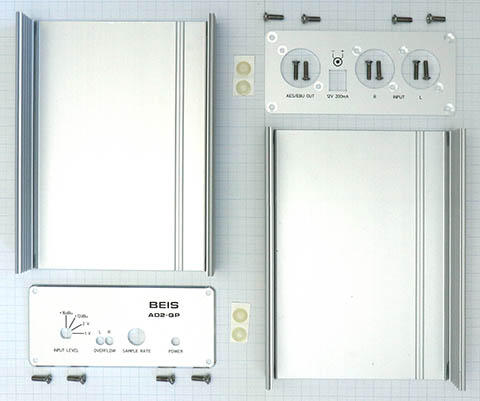

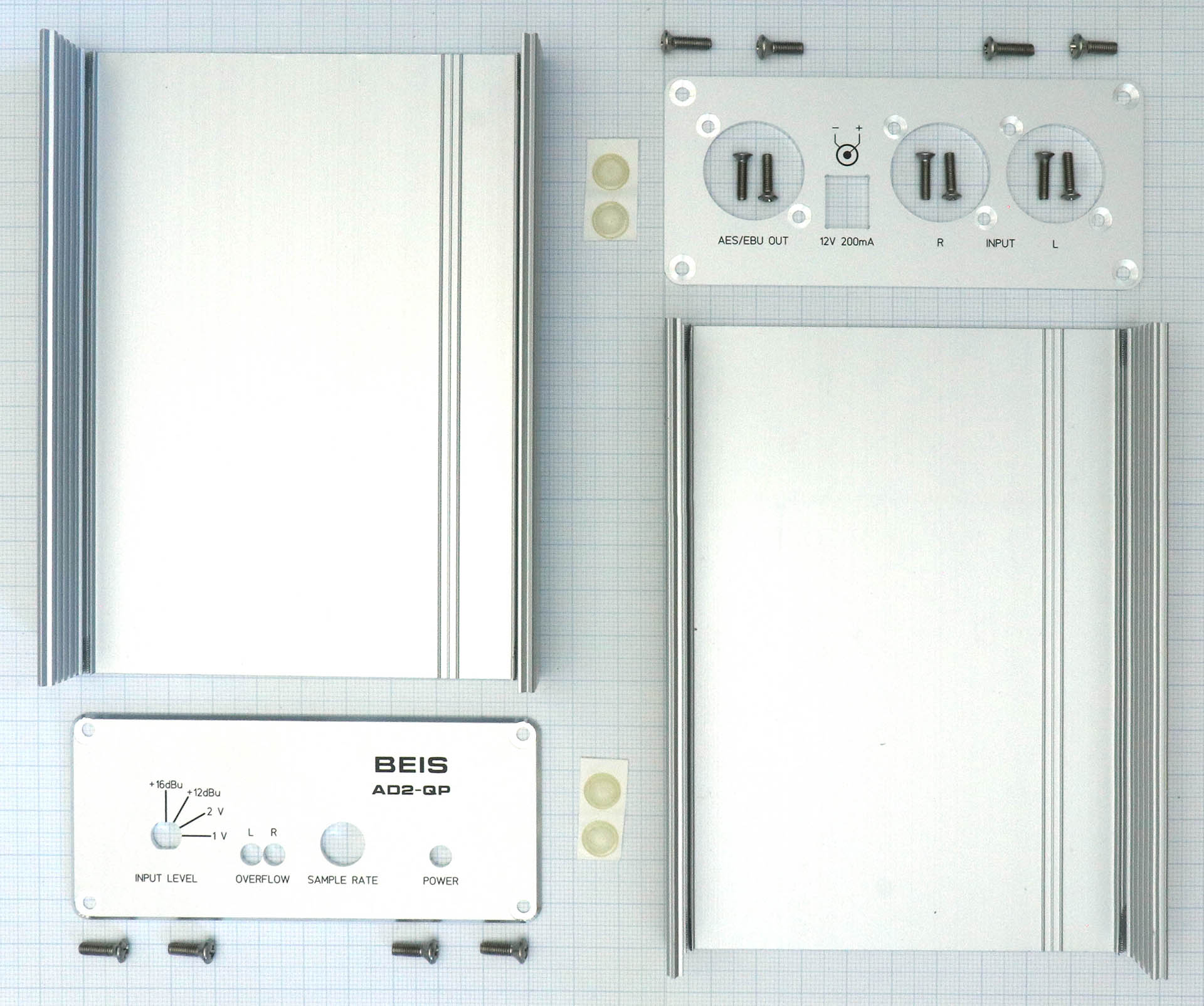

Bild: Alle Teile für das Gehäuse des AD2-QP (Foto von einem Prototyp mit 46 mm Höhe des Gehäuses und fehlerhafter und unvollständiger Frontplattenbeschriftung)

Der Zusammenbau des Gehäuses sollte selbsterklärend sein, aber ein paar Hinweise möchte ich noch geben:

Die Rückplatte wird mit 6 Linsensenkkopfschrauben M2,5x8 mm an den 3 XLR-Buchsen befestigt. Achtung: Beim Aufsetzen der Rückplatte muss darauf geachtet werden, dass vor dem Verschrauben die Stromversorgungsbuchse in die vorgesehene Öffnung ragt!

Die untere Gehäuseschale (15 mm Höhe) wird auf die Baugruppen aufgeschoben mit 2 Linsensenkkopfschrauben M3x10 mm an die Rückplatte geschraubt.

Die Frontplatte wird aufgesetzt und ebenfalls mit 2 Linsensenkkopfschrauben M3x10 mm an die untere Gehäuseschale geschraubt. Achtung: Auch hier muss muss vor dem Verschrauben darauf geachtet werden, dass die 3 LED-Halter in die vorgesehenen Öffnungen ragen!

Die obere Gehäuseschale (23 mm Höhe) kann aufgesetzt und mit 4 Linsensenkkopfschrauben M3x10 mm verschraubt werden.

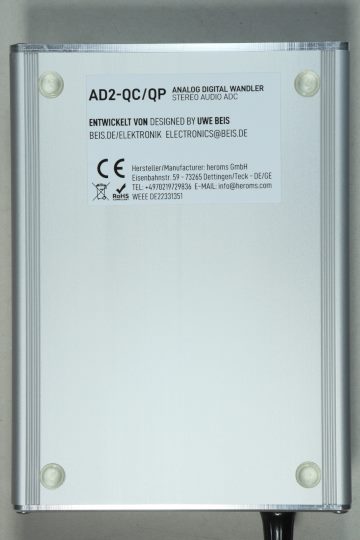

Zum Schluss sollten noch ein Produktaufkleber und ggf. 4 Gehäusefüße unter das Gehäuse geklebt werden:

Einstellung und Optionen

Sample Rate

Mit dem Schalter SAMPLE RATE können folgende Einstellungen vorgenommen werden:

Die 12 Abtastraten, deren digitales Audiosignal als "Professional Format" bezeichnet wird, werden in Stellung 0 - C ausgewählt. Die Stellung 0 entspricht der Situation, dass der Schalter für die Sample-Rate nicht bestückt ist. Dann ist die Abtastrate auf 48 kHz eingestellt.

Die Stellungen D, E und F werden als "Consumer-Format" bezeichnet, bei dem nur 32 kHz, 44,1 kHz und 48 kHz gewählt werden kann. Im Consumer-Modus ist der Kategoriencode des ADCs "General" (00_hex) und Copyright wird nicht beansprucht.

Input Level

Mit dem Schalter INPUT LEVEL kann der Eingangspegel U_IN für 100% FS ("Full Scale") in 4 Stufen eingestellt werden:

• +15 dBu (~4,36 V_eff)
• +12 dBu (~3,08 V_eff)
• 2 V_eff (~+8,2 dBu)
• 1 V_eff (~+2,2 dBu)

Für die Schalterstellung +15 dBu kann der Eingangspegel U_IN für 100% FS auf einen Wert zwischen ca. 100 mV_eff und +15 dBu festgelegt werden. Dafür können zwei zusätzliche THT-Widerstände R_Gain in die zu diesem Zweck vorgesehenen Plätze R2.4 und R3.4 eingesetzt werden:

             2 * U_IN
    R_Gain = ----------- kΩ
           4.36V - U_IN

Die Frontplattenbeschriftung +15 dBu stimmt dann natürlich nicht mehr. Prinzipiell funktionieren auch Einstellungen für noch kleinere Eingangspegel als 100 mV_eff (also ca. 47 Ω), aber das ist nicht zu empfehlen.

Endprüfung

Als Endprüfung sollte ein einfacher Funktionstest genügen. Einige weitere Informationen finden sich im Artikel AD2-QC.

Technische Daten und Messwerte

Die Messwerte für die Audiosignale entsprechen praktisch denen des AD24QS, wie es wegen der diesbezüglich gleichen Technologie auch zu erwarten ist.

Die oben aufgeführten Messwerte stammen von einem Mustergerät und können nicht garantiert werden.

Hier noch die Schaltung des AD2-QC (d. h., nicht die Version -QP mit XLR-Ein-und Ausgängen)

Inhalt des Bausatzes AD2-QP

Inhalt des Gehäuse-Sets für den AD2-QP
